SOLIDWORKS变量阵列应用实例之技巧二 | 操作视频

编辑: 发表时间:2018-9-23 12:10:24 浏览次数:

先来回答一个问题:工具栏【插入】-【阵列/镜像】选项下,有多少个命令呢?



除了镜像之外,可以看到有线性阵列、圆周阵列、曲线驱动的阵列、填充阵列,或使用草图点或表格坐标生成阵列。这几个阵列类型,大家应该很熟悉了,但在最下方的【变量阵列】(安装的SOLIDWORKS版本是2015及以上),你知道他的用法



变量阵列,这种阵列方式允许我们在平面和非平面上阵列特征并更改每个阵列实例的尺寸,而且对于可变更的尺寸数量并无任何限制。


我们可以使用参考几何体(比如基准面、轴和3D草图)和草图来控制阵列的几何形状,可以在表格当中对各个实例的各个参数进行单独的编辑,以生成复杂多样的阵列。可以Microsoft Excel 中导入数据到阵列表,也可将数据从阵列表输出到 Microsoft Excel。

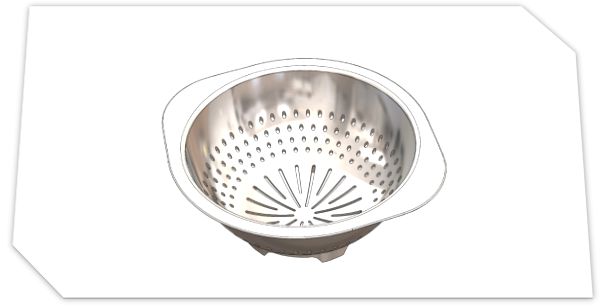

接下来,小索将以这个沥水盆为例,讲解变量阵列的应用,演示如何在模型上使用变量阵列,帮我们快速创建复杂多样的阵列请点击下方视频观看。
