详细步骤教您用SolidWorks画四个半圆的简单曲面

编辑: 发表时间:2021-1-23 17:22:55 浏览次数:

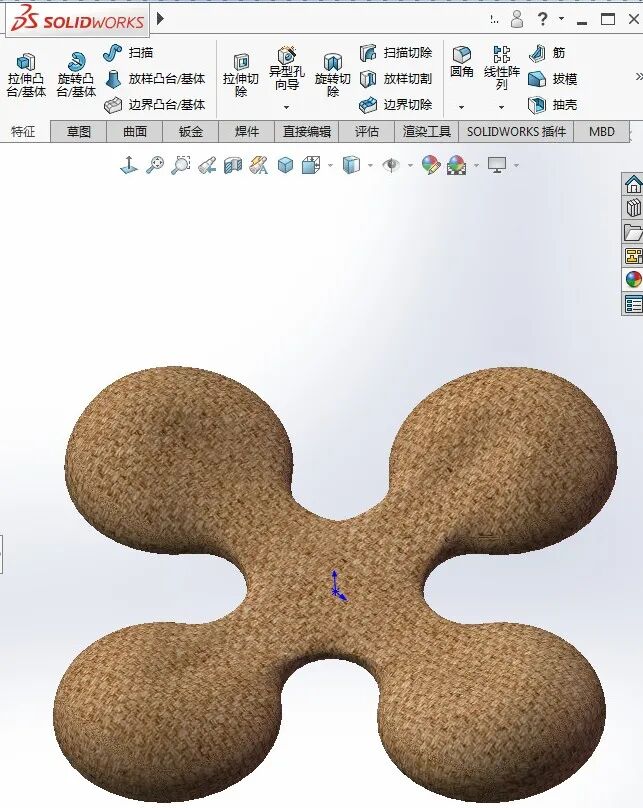

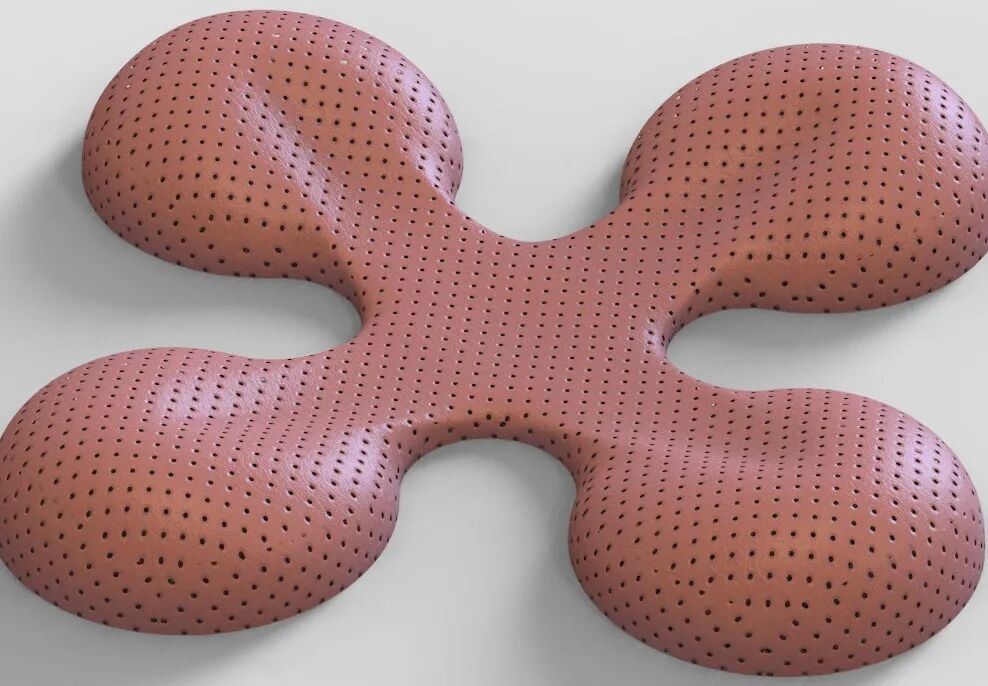

曲面难吗?相信很多人都会说很难,但是对于会的人来说好像也不难,小编也想看看曲面是怎么画的。今天我们就来学画一下四个半圆的简单曲面。例子如下图所示:

步骤如下

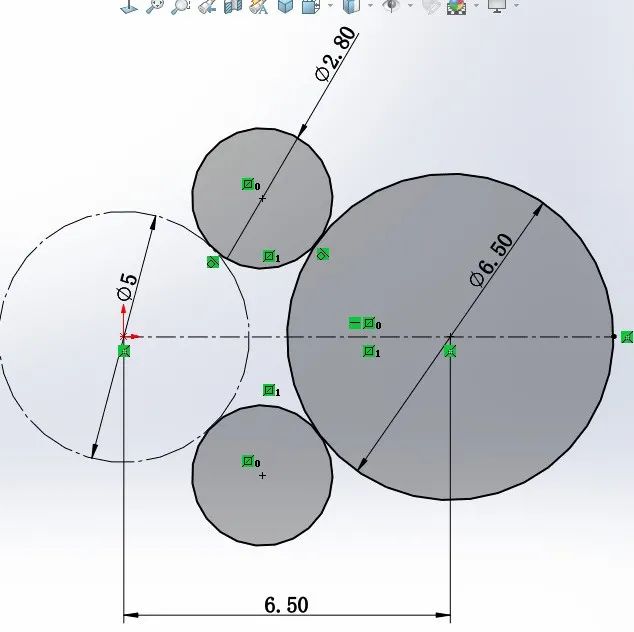

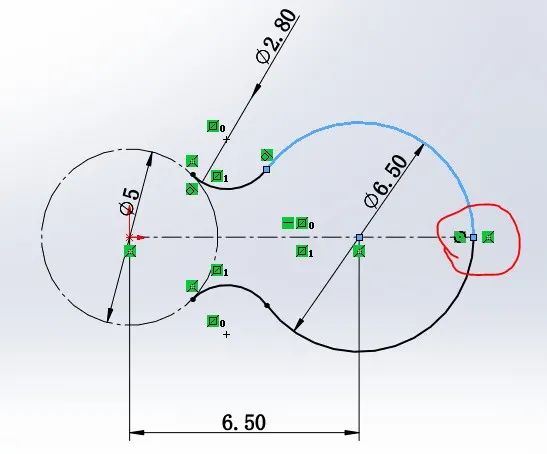

1.在【上视基准面】上画圆。

1-1.剪裁圆,右侧用【分割实体】打断 。

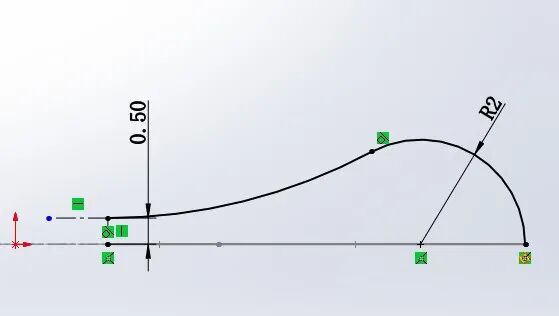

2.在【前视基准面】上画两个圆弧。

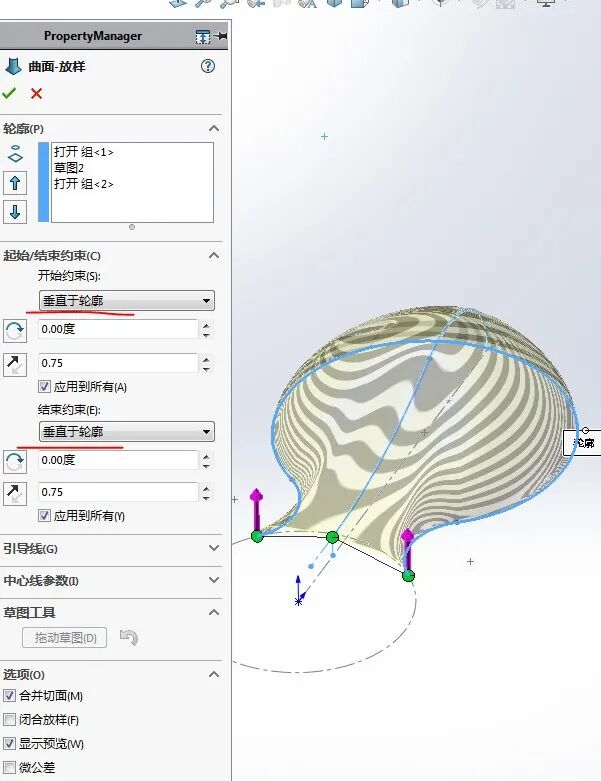

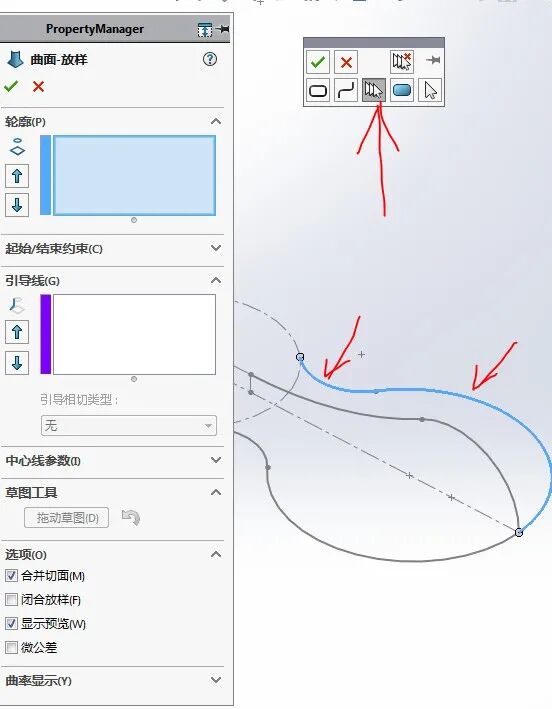

3.【曲面放样】右键——SelectionManager——选择组——选两个蓝色圆弧。

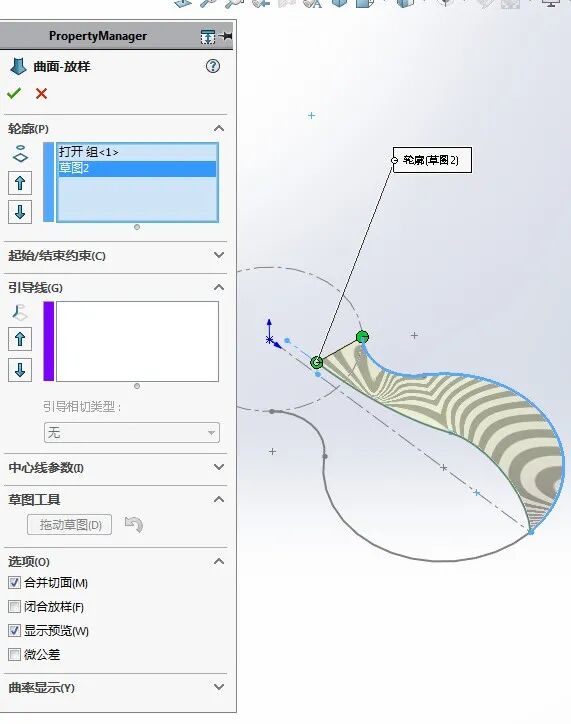

3-1.选择草图2。

3-2.第三个轮廓还要使用右键选择;起始结束约束:垂直于轮廓 。

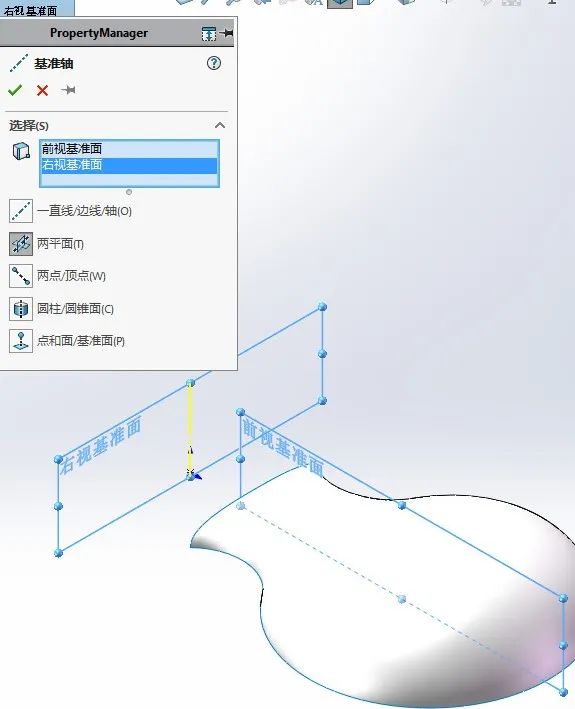

4.新建【基准轴】选择:前视基准面 和 右视基准面 。

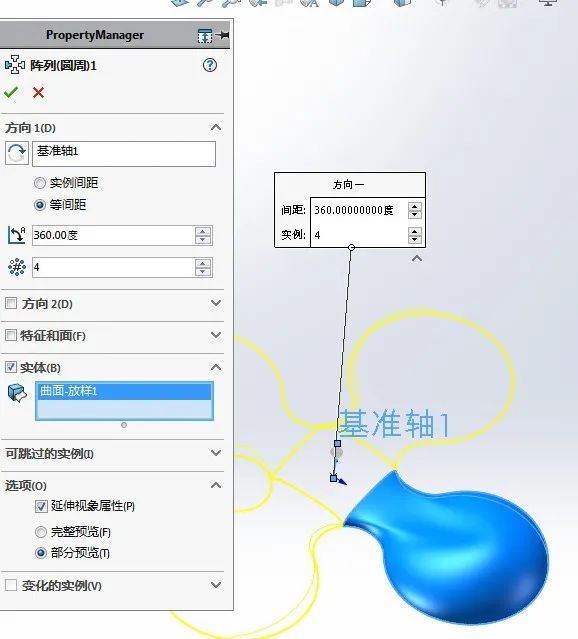

5.【圆周阵列】实体:4个 。

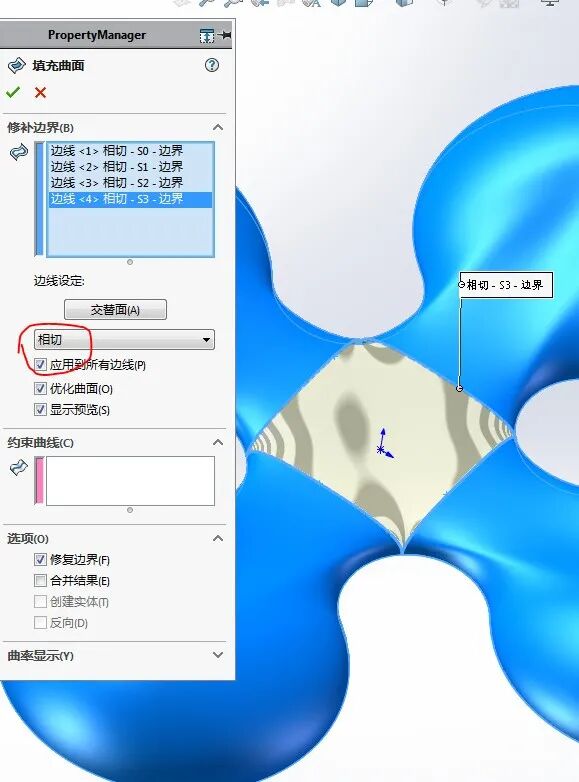

6.【曲面填充】边线设定:相切——应用到所有边线。

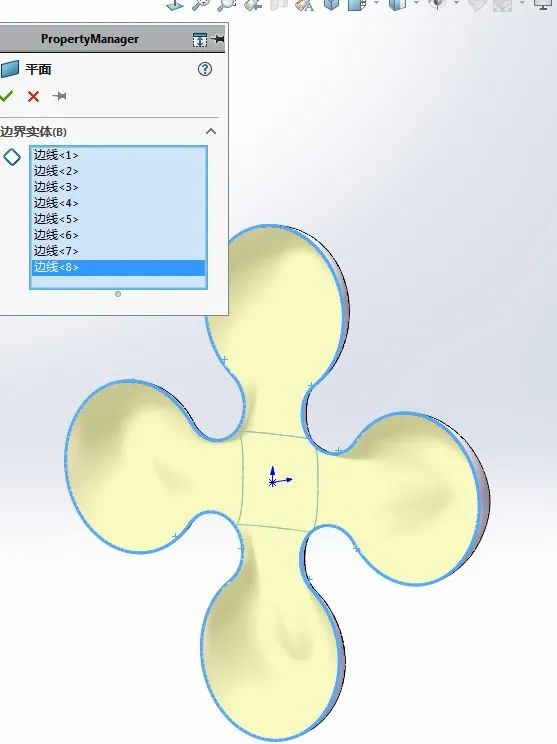

7.【平面区域】。

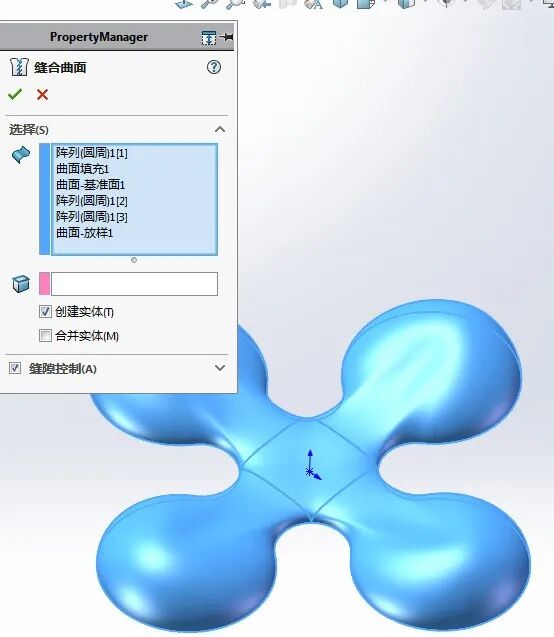

8.【曲面缝合】创建实体。

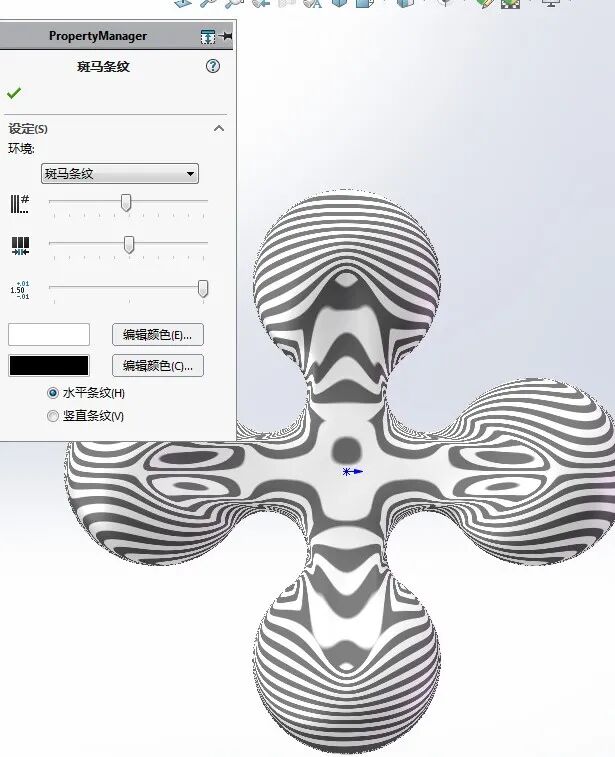

9.【斑马条纹】。

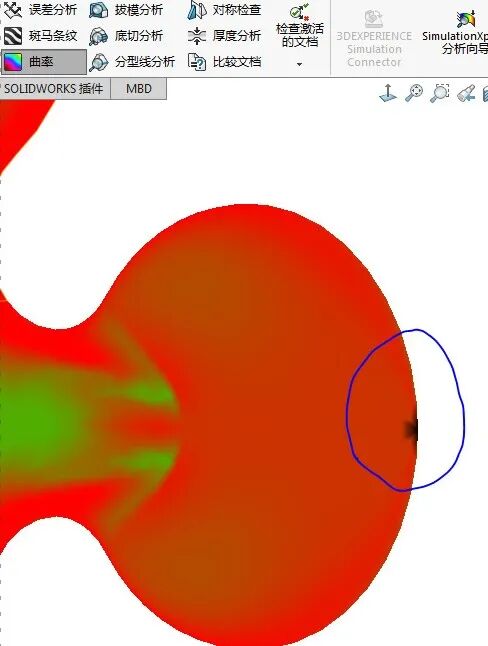

10.【曲面放样】的端点处有收敛。

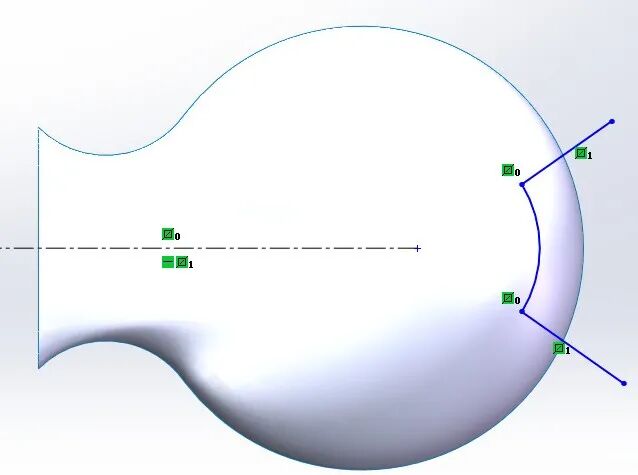

11.把左侧设计树拖回到【曲面放样】那一步,在【上视基准面】画草图。

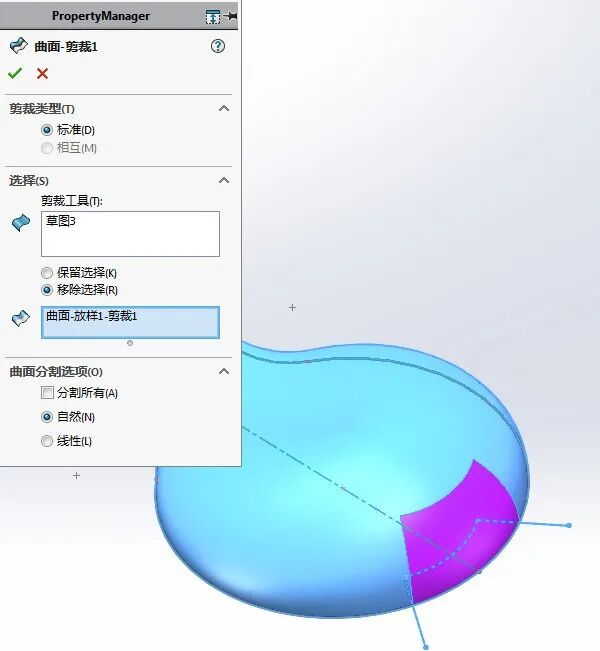

12.【曲面剪裁】移除选择:紫色面 。

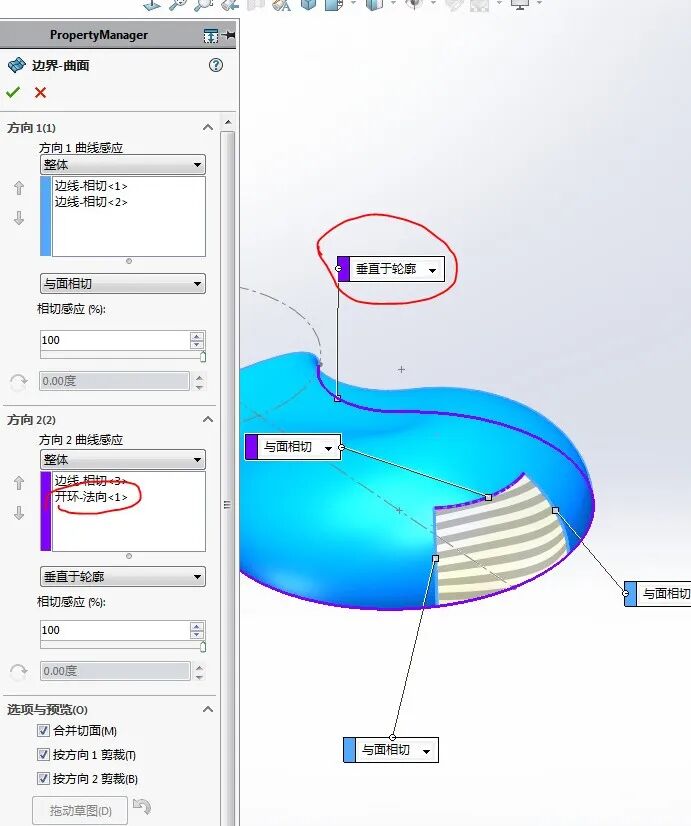

13.【边界曲面】方向一:左右两根边线(与面相切)。

13-1.方向二:上方边线——与面相切 和 草图1的圆弧——垂直于轮廓 。(其他步骤不变)

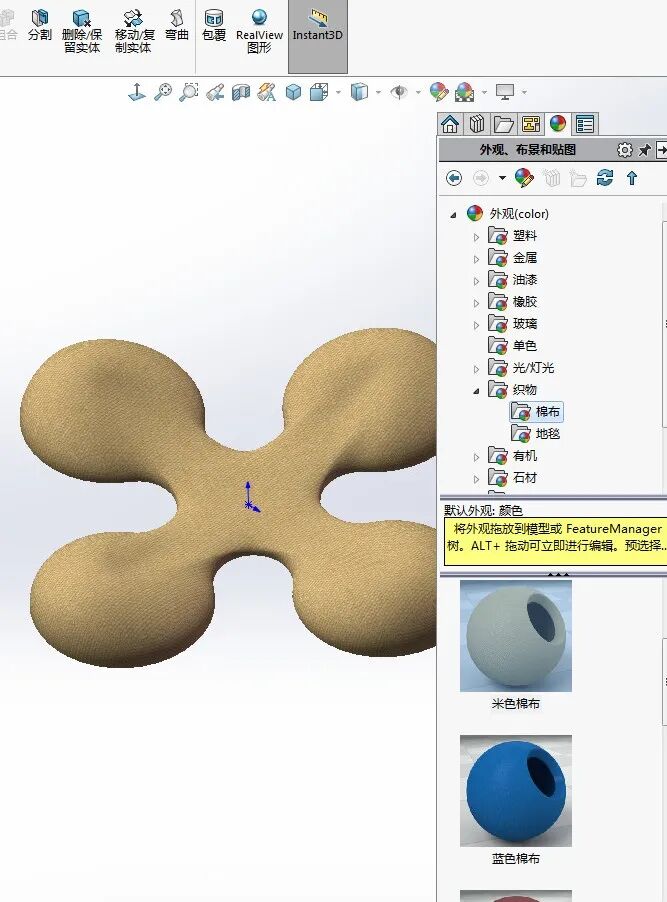

14.添加外观。


15.完成。


16.简单渲染一下:

你学会了吗?还有不懂的地方可以点击阅读原文,快速咨询。
