如何让SOLIDWORKS标准件在设计树和明细表中显示为中文 | 操作视频

编辑: 发表时间:2018-9-21 11:59:28 浏览次数:

SOLIDWORKS拥有一个非常强大的插件—Toolbox,该插件包含了大量种类的标准件,常见的有ANSI、JIS、ISO、DIN更有GB等标准。


在使用时只需要将标准件从库中通过拖拽到装配体来实现添加的操作。但在默认情况下,该操作加入的标准件在设计树和明细表中显示的名称为英文状态,对于这种情况不利于工程师进行设计出图。所以快速地让SOLIDWORKS标准件在设计树和明细表中显示为中文就变得很有必要。

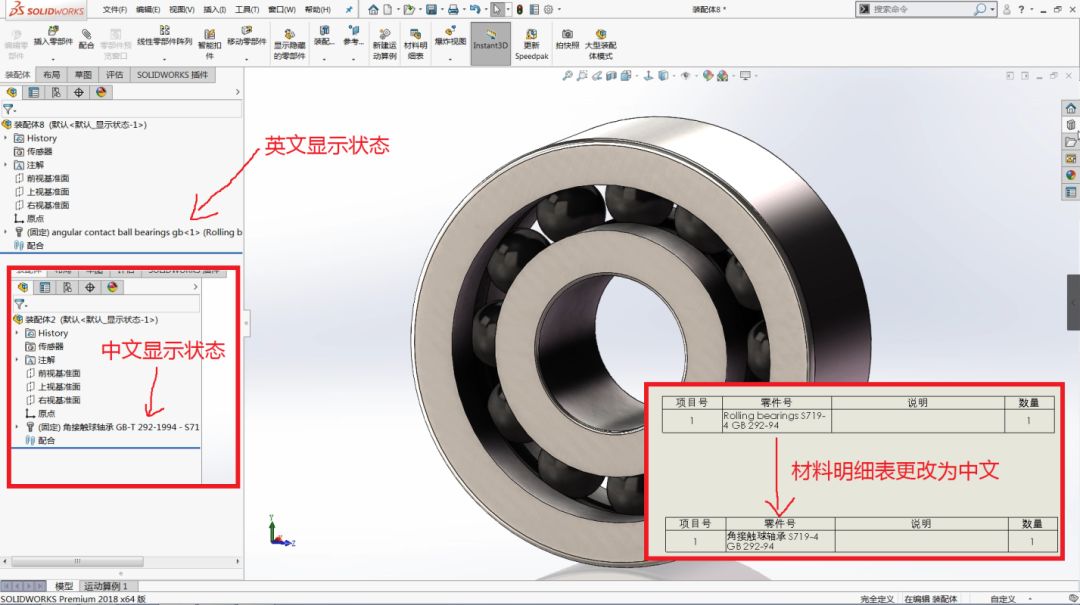

对设计树进行中文化:

进入Toolbox配置界面,在“用户设定“中的”显示选项“下,将”在FeatureManager中显示为零部件名称“的内容更改为标识。


对材料明细表进行中文化:

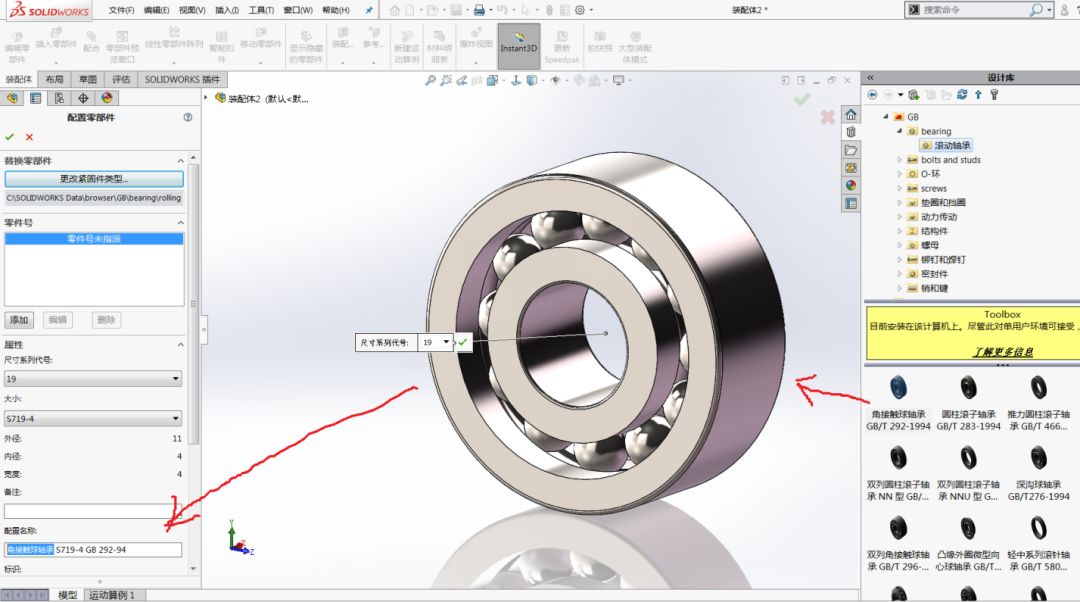

在为装配体添加标准件时的属性对话框中,将配置名称中的英文替换成中文便可。


在进行设定之前确认Toolbox配置的用户设定界面下“在材料明细表中显示为零件号“的内容为配置名称(默认值)。点击下方的视频文件查看详细操作。
