SOLIDWORKS软件:SolidWorks中的块如何使用?

编辑: 发表时间:2018-12-12 14:02:19 浏览次数:

在SolidWorks中我们会使用各种各样的命令绘制复杂的草图,以帮助我们更快地完成产品建模,同时我们可以利用草图的参数性质,帮助我们在设计前期通过草图检查设计的合理性,甚至评价方案的准确性。

接下来我们会讲解利用SolidWorks的块功能,处理重复性的图形或文字来验证草图设计。下面以皮带和链的生成为例。



方法:

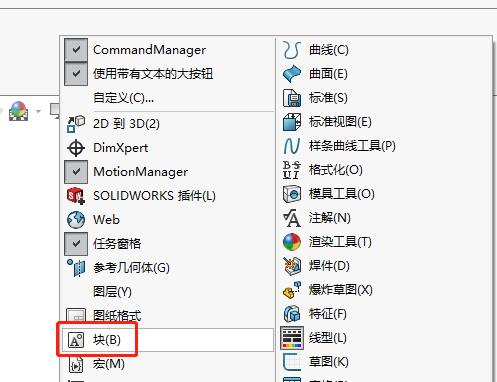

1.   在命令管理器上鼠标右键点击【块】,打开【块】的工具栏





2.   点击【草图绘制】,选择FRONT平面作为草绘平面,绘制如下的草绘。(这里为了方便我在同一个草图中绘制)






3.  点击【块】–【制作块】,选择之前的草绘作为块实体,展开插入点,将坐标控制点拖拉到希望的插入点上。



完成。

4.   采用同样的方法将其他两个草图制作成块。

5.   在上视基准面创建一个新的草图,这个草图称为布局草图。点击【块】–【插入块】。

将块1到块3依次拖出来。

6.   插入皮带。点击【块】–【皮带/链】。


选择块1、块2、块3。然后勾选【使用皮带厚度】,并填写数值。

完成后如下图。

7.  拖动草图测试机构是否可行。
